Sistema central de baleiro
Sistema de aspiración central EPS
O sistema de baleiro central EPS resolve os problemas de alta temperatura e alto contido de auga na fonte de baleiro, mellora a eficiencia do baleiro e mantén a bomba de baleiro nunha longa vida útil.Cando un número de máquinas de moldeo en forma de EPS traballan xuntas, o sistema central de baleiro pode proporcionar un baleiro eficiente e aforrar enerxía eléctrica.
O sistema de baleiro central EPS consiste en bombas de baleiro, tanque de baleiro, refrixerador de torre, liña de tubos de baleiro, válvula de baleiro e outras pezas de montaxe.Funcionamento totalmente automático mediante o control do programa PLC.Para diferentes cantidades de máquinas de moldeo en forma de EPS, o tamaño do tanque de baleiro e a cantidade da bomba de baleiro son diferentes.O noso equipo técnico deseñará especialmente o sistema central de baleiro segundo cada proxecto.A fonte de baleiro estable reduce en gran medida o tempo de arrefriamento durante a produción e reduce en gran medida a humidade dos produtos finais, tamén axuda a reducir o consumo de vapor nas máquinas de moldeado de formas.
No sistema central de baleiro utilízanse produtos de calidade e de marca para garantir un rendemento estable e fiable do sistema.
Parámetro técnico
| Elemento | Unidade | Especificación | Nota |
| Tanque de almacenamento ao baleiro | mm | Φ1200*4000 mm | |
| Diámetro del condensador | mm | Φ700*4000 mm | |
| Condensador de aceiro inoxidable | mm | Φ25*4000mm, 294 unidades | Condensador especial para separación vapor-líquido |
| Zona de refrixeración | M2 | 120 | |
| Poder | Kw | 11k3*3 | O condensador e o tanque de almacenamento ao baleiro poden cumprir os requisitos de baleiro de 8 a 10 unidades de máquina de moldeo en forma de EPS, e o baleiro está configurado en media segundo unha única máquina de 3kw. |
| Taxa de aspiración dunha única bomba de baleiro | M3/h | 630 | |
| Dimensións da máquina | 3500*3000*6500mm | ||
| Sistema de presión negativa de baleiro | bar | -0,75 ~ -0,8 | Presión negativa de traballo da máquina de moldeo en forma de EPS |
| Peso da máquina | kg | 3700 | |
| Consumo de electricidade | Grao/hora | 26 | |
| Consumo de auga dunha soa máquina | Ton/hora | 50~65 | |
| Auga de condensación, temperatura da auga da bomba | ℃ | ≤30 | Utilización de auga circulante, necesidades de auga branda |
| Auga de condensación, presión da auga da bomba | MPa | 0,15~0,2, caudal 65m3/hora | Utilización de auga circulante, necesidades de auga brandaEquipado cunha altura de 20 metros, unha bomba centrífuga de 65 m3/hora |

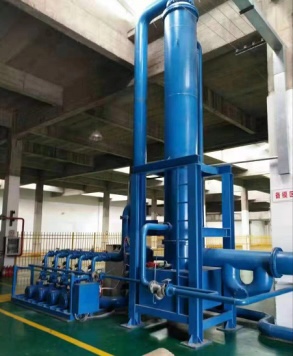

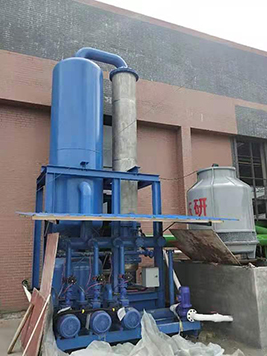

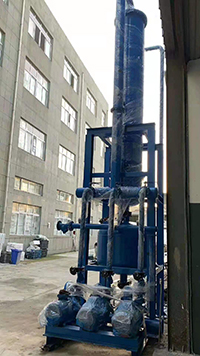

Caso
